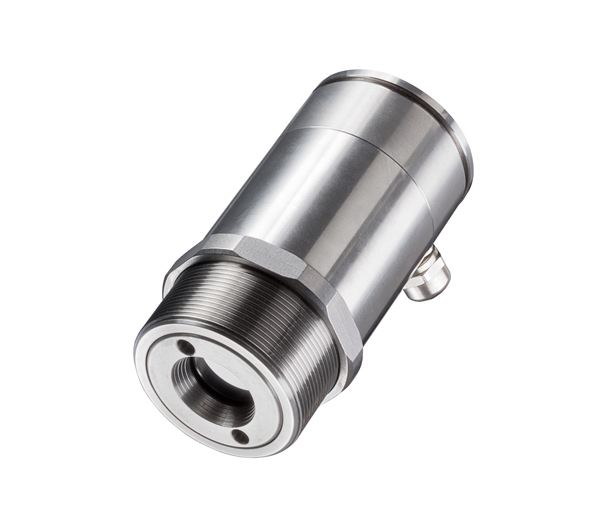

optris CTlaser G5玻璃测温专用红外测温仪

主要参数：

温度量程：100°C~1650°C
光谱范围：5.0µm
响应时间：10ms~120ms

申请试用

概述

optris CTlaser G5型红外测温仪专为测量玻璃温度而设计, 特别适用于玻璃容器生产线、灯泡生产、汽车玻璃生产以及太阳能电池生产。

optris CTlaser G5型红外测温仪还可对距离为70mm的1mm小物体进行温度测量。

optris CSlaser G5 HF型红外测温仪提供极快的响应时间，因此非常适合快速处理。

产品规格

测量参数
温度量程（通过设置键或软件测量）	100°C ~1200°C （G5L） 250°C ~ 1650°C （G5H） 200°C ~ 1650°C （G5HF）
光谱范围	5.0 µm
光学分辨率（90%能量）	45:1 （G5L，G5HF），70:1 （G5H）
系统精度（注释1）（环温= 23 ± 5°C）	± 1% 或 ± 1,5°C（注释2）
重复精度（环温= 23 ± 5°C）	±0.5% 或 ±0.5°C（注释2）

全部展示技术参数

温度分辨率（数字）	G5L: 0.1 K、G5H、HF：0.2 K
曝光时间（90%信号）（注释3）	10 ms （G5HF） 80 ms （G5H） 120 ms （G5L）
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头：-20°C~85°C（50°C激光开启）；电子盒：-20°C~85°C
存储温度	探头： -40°C ~ 85°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 600 g；电子盒： 420 g
电气参数
模拟输出	0/4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	继电器： 2 x 60 V DC / 42 V 交流；0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V） mV Min 100 kΩ （纯阻抗负载）热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	ε（发射率） = 1，响应时间： 1 s
注释2	取较大值
注释3	低信号水平时动态适应

收缩

应用

optris CTlaser G5型红外测温仪的应用领域

optris CTlaser G5型红外测温仪的光谱范围为5.0µm，是专为准确测量玻璃表面而设计。这些装置用于例如汽车玻璃、平板玻璃线或太阳能电池的制造工艺。

在制造实验室玻璃设备或生产玻璃瓶时，高温测温仪测量结果良好，因此用于质量保证和工艺协调。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
