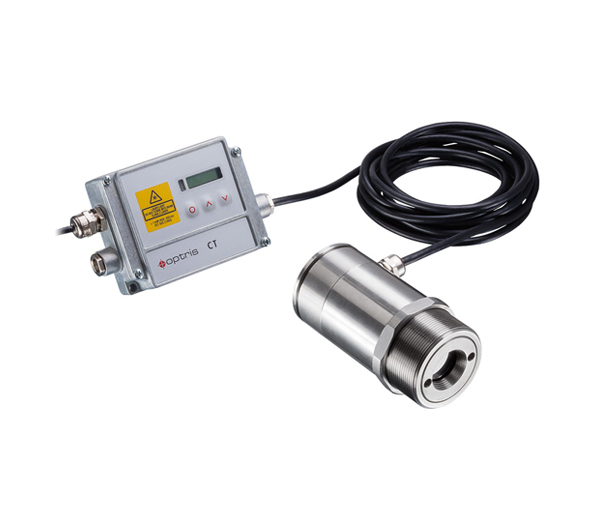

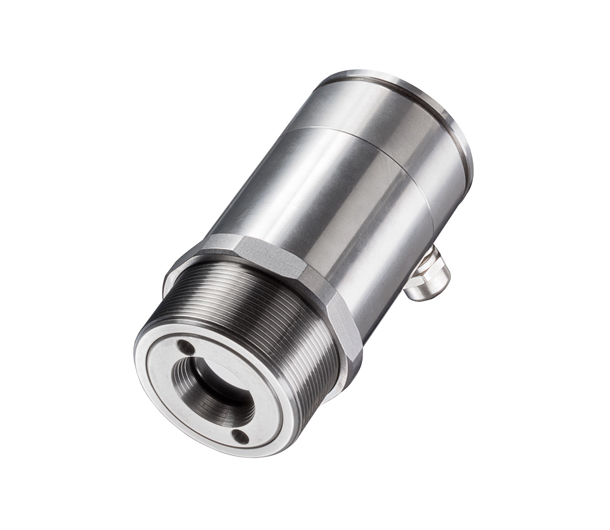

optris CTlaser P7型塑料薄膜和玻璃表面的温测专用红外测温仪

主要参数：

温度量程：0°C~710°C
光谱范围：7.9µm
响应时间：150ms

申请试用

概述

optris CTlaser P7型红外测温仪非常适合塑料材料的温度测量，例如聚对苯二甲酸乙二醇酯，聚氨酯，聚四氟乙烯或聚酰胺和用于测定玻璃表面的温度。其温度量程为0°C到710°C，无须冷却可耐85°C。

测量塑料薄膜和玻璃温度的红外测温仪能够将距离为70mm的小物体定位为1.6mm。其标准化的两线接口还能够可靠地传输测量数据和易于集成到可编程逻辑控制器中。

产品规格

测量参数
温度量程（通过设置键或软件测量）	0°C ~ 710°C
光谱范围	7.9 µm
光学分辨率（90%能量）	45:1
系统精度（注释1）（环温= 23 ± 5°C）	± 1% 或 ± 1，5°C（注释2）
重复精度（环温= 23 ± 5°C）	±0.5% 或 ±0.5°C（注释2）

全部展示技术参数

温度分辨率（数字）	0.5K
曝光时间 (90% 信号)（注释3）	150 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头：-20°C~85°C（50°C激光开启）；电子盒：-20°C~85°C
存储温度	探头： -40°C ~ 85°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 600 g；电子盒： 420 g
电气参数
模拟输出	0 / 4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	继电器： 2 x 60 V DC/42 V 交流；0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	ε（发射率） = 1，响应时间： 1 s
注释2	取较大值
注释3	低信号水平时动态适应

收缩

应用

optris CTlaser P7型红外测温仪的应用领域

由于其光谱区域为7.9µm，optris CTlaser P7型两线制红外测温仪适合于在薄塑料材料生产过程中进行准确的温度测量。由聚氨酯（PU）、聚醚砜（PES）、聚对苯二甲酸乙二醇酯（PET）或聚四氟乙烯（PTFE）制成的薄膜。此外，此测温仪可准确测量玻璃表面温度。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
