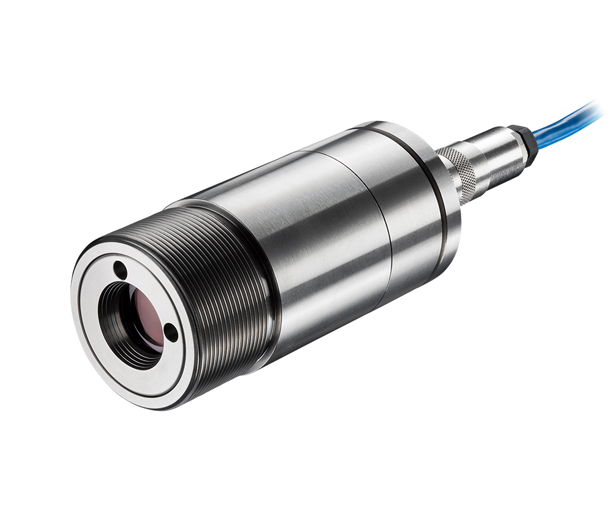

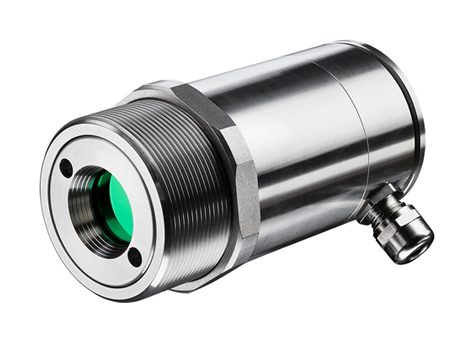

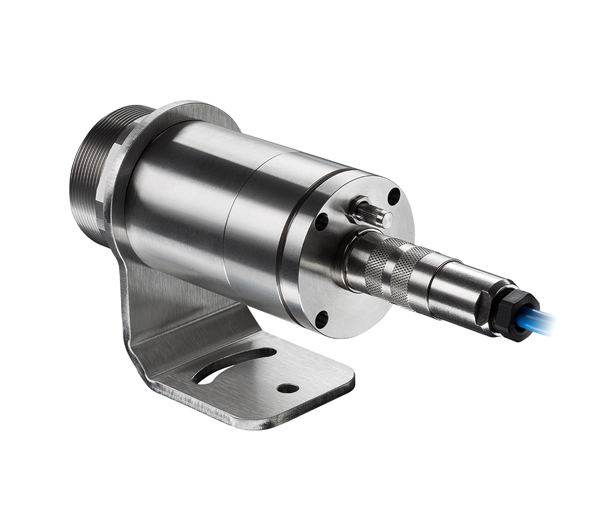

optris CTvideo 3M 型金属专用视频测温仪

主要参数：

申请试用

概述

optris CTvideo 3M型红外视频测温仪非常适用于可耐50°C起的金属和复合材料的低温测量的低温测量。视频模块和激光瞄准镜的并行使用，即使测量对象位于难以到达的区域，也可轻松准确标记测场

产品规格

测量参数
温度量程（注释1）（通过软件测量）	50°C ~ 400°C （3ML） 100°C to 600°C （3MH） 150°C to 1000°C （3MH1） 200°C to 1500°C （3MH2） 250°C to 1800°C （3MH3）
光谱范围	2.3 µm
光学分辨率（90%能量）	60:1 （3ML） 100:1（3MH） 300:1（3MH1-H3）
系统精度（注释2）（环温23 ±5°C）	± (0.3 % 读数 + 2 °C)
重复精度（环温= 23 ± 5°C）	± (0.1 % 读数 + 1 °C)

温度分辨率（数字）	0.1K
曝光时间（90%信号）（注释3）	1 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头： -20°C ~ 70°C （50°C 激光开启）；电子盒： 0°C ~ 85°C
存储温度	探头： -40°C ~ 85°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 600 g；电子盒： 420 g
电气参数
模拟输出	0 / 4-20mA、0V、热电偶J、K
报警输出	24 V/50 mA（常开）
数字输出	USB 2.0
视频瞄准（注释4）	数字(USB 2.0)，640 x 480像素，视场3.1° x 2.4°
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	物体温度> 探头温度+ 25°C
注释2	ε（发射率） = 1，响应时间： 1 s
注释3	低信号水平时动态适应
注释4	视频瞄准可用于对焦距离（测量距离的±10％）

收缩

应用

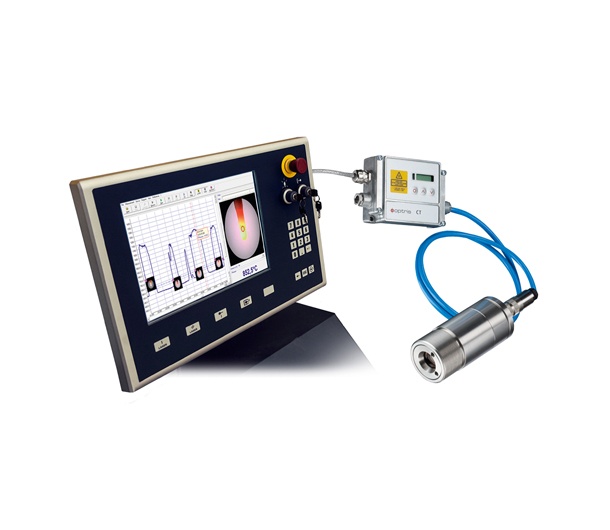

optris CTvideo 3M型红外视频测温仪的应用领域

optris CTvideo 3M型红外视频测温仪，如相关的CTvideo 1M和2M型红外视频测温仪以及CTlaser 1M/2M型高温测温仪，专为测量金属表面而设计，并且可在金属加工期间在可测量的温度量程50℃~1800℃内进行简单的温度测量。

此外，创新的视频模块和激光瞄准镜可确保即使在难以到达的过程中也能进行准确的测点调整。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
