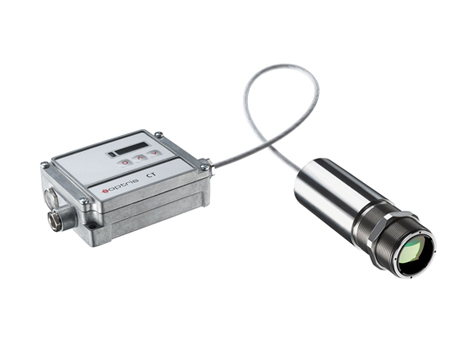

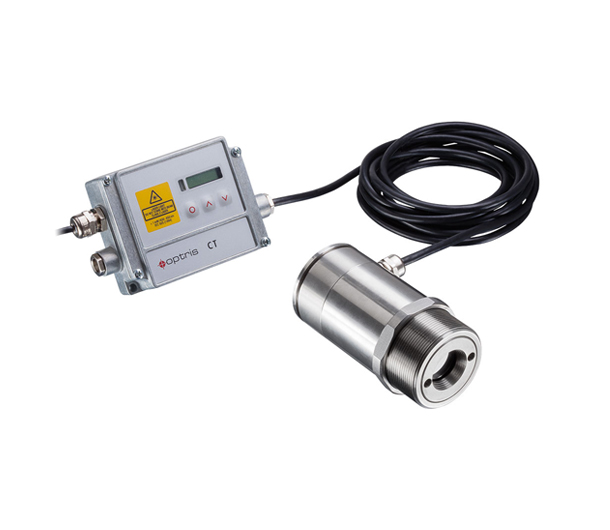

optris CTlaser F6型一氧化碳火焰气体测温专用红外测温仪

主要参数：

温度量程：200°C~1650°C
光谱范围：4.64µm
响应时间：10ms

申请试用

概述

optris CTlaser F6型红外测温仪是optris CTlaser F2型红外测温仪的升级版本。此测温仪专为火焰气体的温度测量而设计，例如在燃烧过程中，垃圾焚烧或化学反应器中的过程。

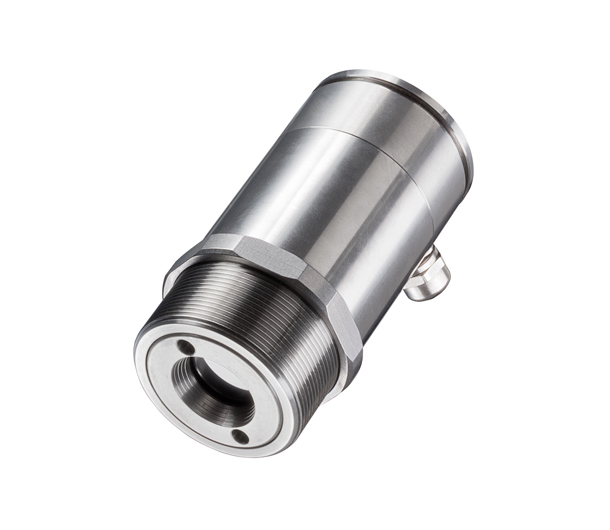

高温测温仪可准确测量200°C和1650°C的温度量程。由于测头由不锈钢制成，无须冷却可耐85°C。此外，测温仪还提供可选的冷却和保护设备，即使在恶劣的环境中也能确保准确的温度测量。

产品规格

测量参数
温度量程（通过设置键或软件测量）	200°C to 1，450°C （CTlaser F6） 400°C to 1，650°C （CTlaser F6H）
光谱范围	4.64 µm
光学分辨率（90%能量）	45:1
系统精度（环温= 23 ± 5°C）	± 1%（注释1）（注释2）
重复精度（环温= 23 ± 5°C）	±0.5% 或 ±0.5°C（注释2）

全部展示技术参数

温度分辨率（数字）	0.1K
曝光时间（90%信号）（注释3）	10 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头： -20°C ~ 85°C （50°C 激光开启）；电子盒： 0°C ~ 85°C
存储温度	探头： -40°C ~ 85°C；电子盒：-40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 600 g；电子盒： 420 g
电气参数
模拟输出	0/4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	2 x 60 V DC/42 V 交流； 0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	物体温度高于300°C
注释2	ε（发射率）=1，响应时间：1s
注释3	低信号水平时动态适应

收缩

应用

optris CTlaser F6型红外测温仪的应用领域

optris CTlaser F6型红外测温仪专为二氧化碳火焰气体的测量温度而设计。

由于其特殊的4.64的光谱范围，高精度高温测温仪可在1650°C的温度下对燃烧气体进行温度测量，并提供可靠的测量数据，例如：垃圾焚烧设施或化学反应堆的不同工艺。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
