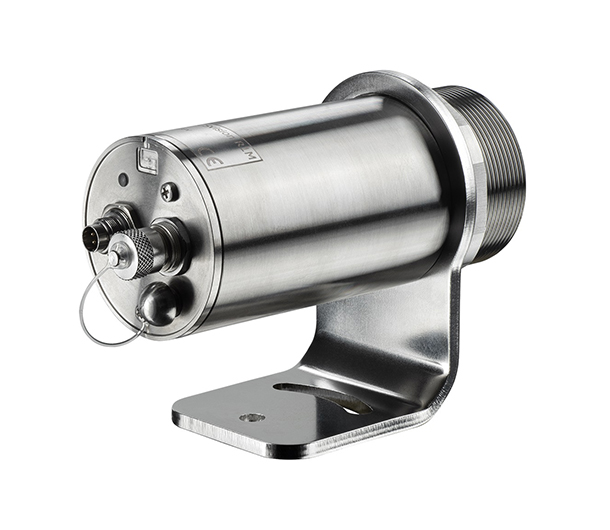

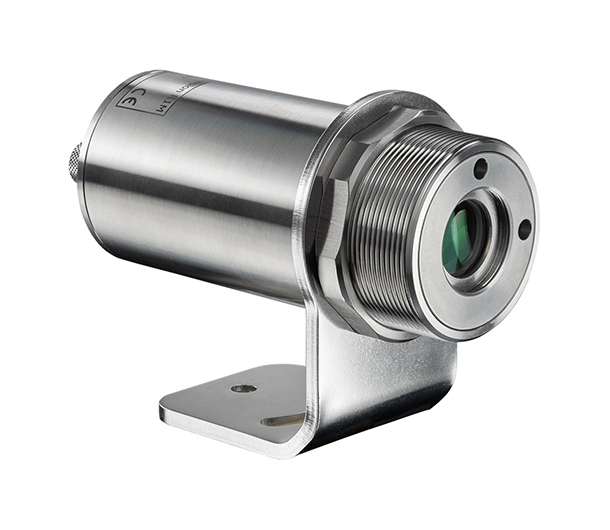

optris CSvisionR1M型红外测温仪

主要参数：

温度量程：550°C~3000°C
光谱范围：0.8µm~1.1µm
响应时间：1ms~10s

申请试用

概述

CSvision系列的新型双色高温计，可以在可变距离内无接触地可靠测量550°C至3000°C的温度。CSvision系列设计有可切换的两级亮度降低滤镜，它可以轻松地观察和聚焦非常明亮的物体。 CSvision R1M型号的测量范围为550°C至1800°C（R1ML）或900°C至3000°C（R1MH），两个版本均采用电动调焦，光学分辨率高达100:1（R1ML）或150:1（R1MH），光谱范围为0.8 m至1.1 m。双色高温计可在0°C至65°C的恶劣环境中使用，无需额外冷却。由于双色测量原理，CSvision可以在灰尘、蒸汽和肮脏的观察窗工况下进行测量。

产品规格

技术参数
测量参数
温度量程	单色550°C~1800°C（R1ML）双色600°C~1800°C（R1ML）；单色900°C~3000°C（R1MH）双色1000°C~3000°C（R1MH）
光谱范围	0.8µm~1.1µm
光学分辨率（90%能量）	100:1（R1ML）；150:1（R1MH）
电动调焦	350mm~无穷远可调

全部展示技术参数

系统精度（注释3）（环温=23±5°C）	±（0.5%读数+2）°C
重复精度（注释3）（环温=23±5°C）	±0.3%读数
温度分辨率	0.1K
响应时间（90%信号）（注释4）	1ms~10s
坡度系数（通过设置键或软件调节）	0.700~1.300
发射率（通过设置键或软件调节）	0.050~1.100
信号处理（分别通过设置键或软件可调具体参数）	单色、双色、衰减率、报警、峰值保持、谷值保持、平均值，高级保持，智能双色
基本参数
环境等级	IP65（NEMA-4）
环境温度	0°C~65°C
存储温度	-40°C~85°C
相对湿度	10~95%，不结露
震动（传感器）	IEC 60068-2-6；IEC 60068-2-64
冲击（传感器）	IEC 60068-2-27（25G和50G）
重量	518g
电气参数
模拟输出	2路0/4-20mA
输出阻抗	最大500Ω（直流8-30V）
数字输出（可选）	USB、RS485、Modbus RTU（注释1）
输入/输出端子	可编程输入/输出：报警输出（24V/1A），输入触发信号输出和峰值保持，或输入控制发射率/坡度系数
电源	直流8-30 V或USB（注释2）
电流消耗	2.5W（USB）或4W（8-30VDC）
激光	635nm激光，<1mW，通过电子盒或软件打开/关闭
可见光相机参数
光学分辨率	1280×960像素
视场角（H×V）	8°×6°
最大帧率	30fps
注释1	可选：电隔离
注释2	USB供电仪器只工作在数字通讯模式
注释3	ε（发射率）=1，响应时间：1s，没有衰减，温度范围在5~95%测温范围内
注释4	低信号水平时动态适应

收缩

应用

optris CSvision R1M的特殊功能使其即使在重度污染的情况下也能提供可靠的测量数据，并且即使在测量对象能见度较低的情况下也能采集数据，这使其成为加工金属温度控制的理想设备。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
