optris CTlaser 1M/2M型金属高温测量专用红外测温仪

主要参数：

温度量程：250°C~2200°C
光谱范围：1.0µm（1M），1.6µm（2M）
响应时间：1ms

申请试用

概述

optris CTlaser 1M/2M型红外测温仪可准确快速测量金属表面的高温。短测量波长不仅能够测量金属温度，还可以测量金属氧化物和陶瓷的温度。

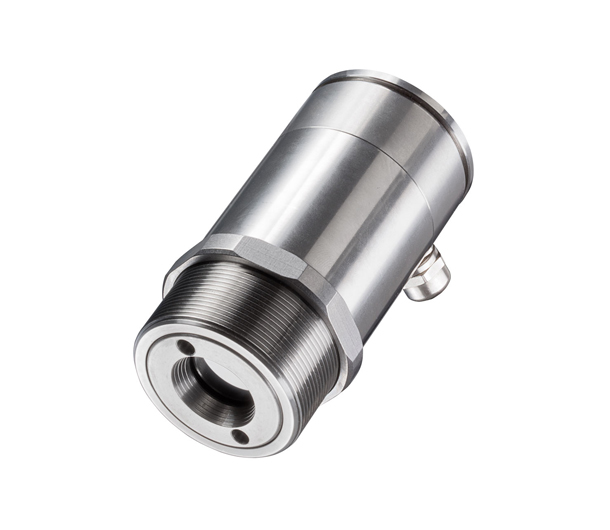

CTlaser型测温仪的坚固耐用的高品质不锈钢测量头配有创新的双激光瞄准镜，还可准确标记每一个距离测量点。

产品规格

测量参数
温度量程（通过软件测量）	485°C ~ 1050°C （1ML） 650°C ~ 1800°C （1MH） 800°C ~ 2200°C （1MH1） 250°C ~ 800°C （2ML） 385°C ~ 1600°C （2MH） 490°C ~ 2000°C （2MH1）
光谱范围	1.0 μm （1M） 1,6 μm （2M）
光学分辨率（90%能量）	150:1 （1ML， 2ML） 300:1 （1MH、1MH1、 2MH、 2MH1）
系统精度（注释1）（环温= 23 ± 5°C）	± (0.3% 读数+ 2°C)
重复精度（环温= 23 ± 5°C）	± (0.1 % 读数 + 1 °C)

全部展示技术参数

温度分辨率（噪声等效温差）	0.1 K （1ML， 2ML） 0.2 K （1MH、 1MH1、 2MH、 2MH1）
曝光时间（90%信号）（注释2）	1 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境等级	探头： -20°C ~ 85°C （50°C 激光开启）；电子盒： -20°C ~ 85°C
存储温度	探头： -40°C ~ 85°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 40 g；电子盒： 420 g
电气参数
模拟输出	0 / 4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	继电器： 2 x 60 V DC/42 V 交流； 0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	ε（发射率）=1，响应时间：1s
注释2	低信号水平时动态适应

收缩

应用

optris CTlaser 1M/2M型红外测温仪的应用领域

CTlaser 1M和2M型红外测温仪的波长适用于金属表面，能可靠地测量高达2200°C的金属。

红外测温仪在金属加工工业中特别受欢迎，并被用于例如：焊接、锡焊、再成型，感应钎焊或烧结。

其他应用选项是监测轧机组、管焊工艺和锻造模具成形。

CTlaser 1M/2M还适用于测量金属氧化物的温度。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
