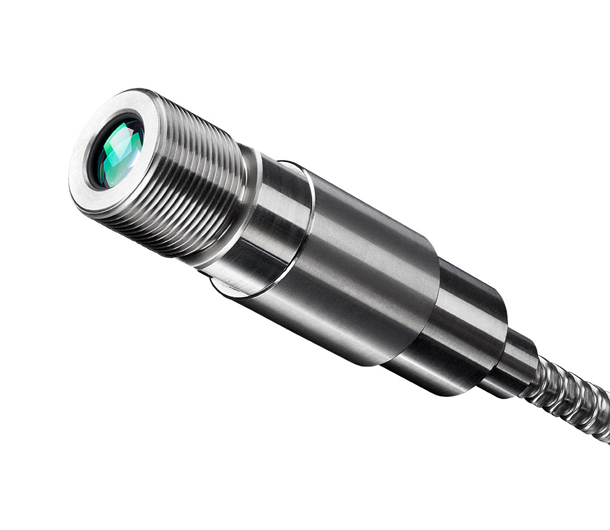

optris CTratio 1M型用于金属的双色高温测温仪

主要参数：

申请试用

概述

由于其测量波长短，optris CTratio 1M型特别适用于测量极高的金属温度，其较短的响应时间可对非常快速的工艺进行监测。

比例高温测温仪在很大程度上抵抗灰尘、蒸汽和肮脏的观察窗。此测温仪可在窗户污染高达90％的情况下进行准确的测量。在测量对象仅覆盖测量点的5％或非常快速移动的情况下，高温测温仪能够可靠地进行测量。

由于光纤电缆和单独的电子盒，比例高温测温仪可在315°C的环境温度下使用，无须冷却，而不影响测量结果。

产品规格

测量参数
温度量程（通过设置键或软件测量）	1通道：450°C~1400°C（1ML）、650°C~2000°C（1MH）、900°C~3000°C（1MH1） 2通道：525°C~1400°C（1ML）、700°C~2000°C（1MH）、1000°C~3000°C（1MH1）
光谱范围	0.8µm~1.1µm
光学分辨率（95%能量）	38:1（1ML）；100:1（1MH/1MH1）
系统精度①（环温= 23 ± 5°C）	±（1%测量温度+1°C）
重复精度（环温= 23 ± 5°C）	±（0.5%测量温度+1°C）

温度分辨率（>900°C）	0.1K
曝光时间 (95% 信号) ②	1ms~10s
斜率（通过设置键或模拟输入调节）	0.800~1.200
发射率/增益（通过设置键或模拟输入调节）	0.050~1.000
信号处理（分别通过设置键或软件可调具体参数）	1色/2色模式；衰减监控/报警；峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头：-20°C~200°C（可选315℃）；电子盒：0°C~60°C
存储温度	探头：-40°C~200°C；电子盒：-40°C~85°C
相对湿度	10%~95%，不结露
震动（传感器）	- IEC 60068-2-6（正弦波形）/ - IEC 60068-2-64（宽频噪音）
冲击（传感器）	- IEC 60068-2-27（25G和50G）
重量	带有探头的光缆（3m）：210g；电子盒：420g
电气参数
模拟输出	2×0/4-20mA（12位）/可选：2×0/4-20mA（16位）隔离
数字接口	USB（包括Micro-USB，USB-C和USB-A电缆）
数字接口（可选）	RS232，RS485
输出阻抗	最大mA 500Ω（直流8-30V）
I / O引脚	三个可编程输入/输出；可选择作为警报输出（集电极开路24V/1A），用于触发信号输出和峰值保持功能的输入，或用于外部发射率或斜率调整的模拟输入
光纤长度	3m（标准），8m，15m
电源	8-30VDC或USB供电
瞄准激光	激光520nm，<1mW，通过电子盒或软件/应用打开/关闭
注释1	ε= 1，响应时间1s
注释2	在低信号电平下具有动态自适应

收缩

应用

optris CTratio 1M型红外测温仪的比例高温测温仪

optris CTratio 1M型高温测温仪具有特殊特征，即使在测量对象的可见性较低的情况下，即使通过重度污染和采集数据也能提供可靠的测量数据，因此它成为难以加工的金属温度控制的适合装置。
