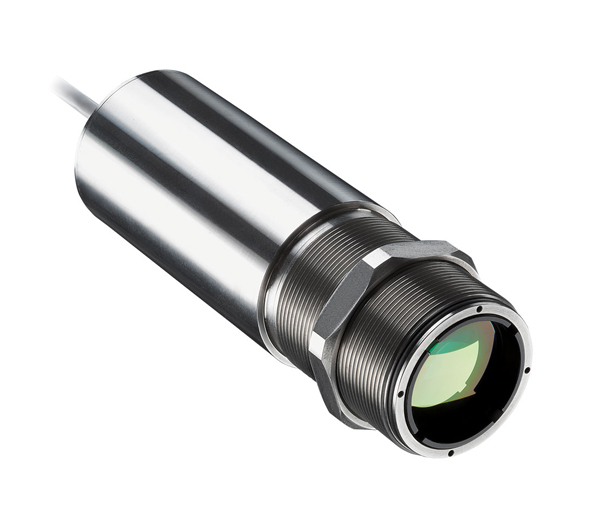

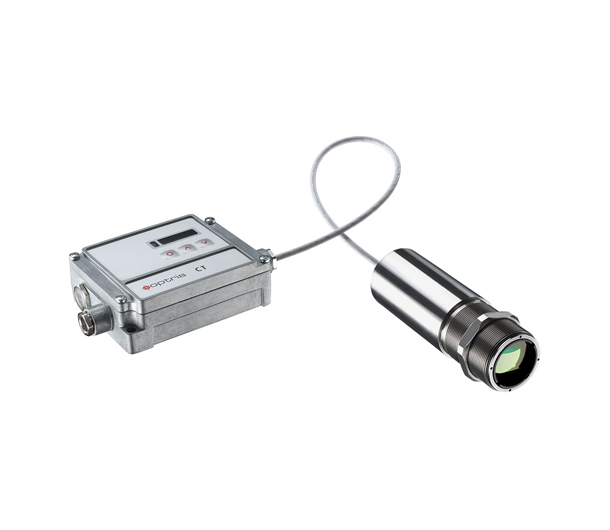

optris CT XL 3M型激光产品测温专用红外测温仪

主要参数：

申请试用

概述

由于其针对激光辐射的集成阻挡滤光片，optris CT XL 3M型红外测温仪非常适用于激光加工产品的温度测量。此外，此红外测温仪还配备可与激光准直器光学器件组合的远焦点版本。

此外，optris CT XL 3M型红外测温仪可测量很小物体，且由于其快速的响应时间，此测温仪监测速度较快。

产品规格

温度分辨率（数字）	0.1K
曝光时间（90%信号）（注释3）	1 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	IP65（NEMA-4）探头： -40°C ~ 85°C；电子盒： 0°C ~ 85°C
存储温度	探头： -40°C ~ 125°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 150 g；电子盒： 420 g
电气参数
模拟输出	0 / 4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	继电器： 2 x 60 V DC/42 V 交流; 0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485（可选）、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 100 mA
注释1	物体温度 > 探头温度 + 25°C
注释2	ε（发射率）=1，响应时间：1s
注释3	低信号水平时动态适应

收缩

应用

optris CT XL 3M型红外测温仪的应用领域

optris CT XL 3M型高温测温仪通过其阻挡过滤器抵抗激光辐射，适合于激光加工过程中的温度控制，例如，金属或塑料的激光焊接。optris CT XL 3M型高温测温仪也适用于激光焊接工艺。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
