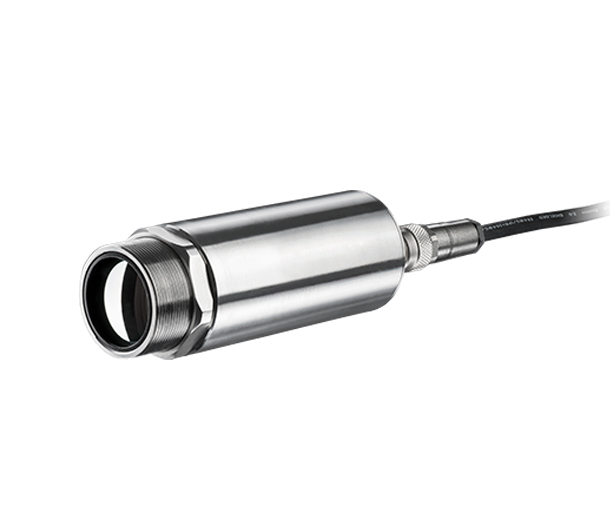

optris Xi 80

主要参数：

申请试用

概述

optris 全新研发的 Xi 80 结合了传统红外热像仪和红外测温仪的优点。

80x80 全像素分辨率热像消除了对单点温度传感器所需的热点和繁琐定位的困扰。集成的点追踪功能将识别图像中冷/热点，并且无需连接外部 PC 便可自动传达这些测量值。

Xi 80 配备了包括新型 80° 镜头在内的各种镜头，可以在广泛的目标区域内收集和分析温度信息。该装置价格实惠，是现有的光斑温度传感器或 OEM 应用的替代性方案。

产品规格

技术参数

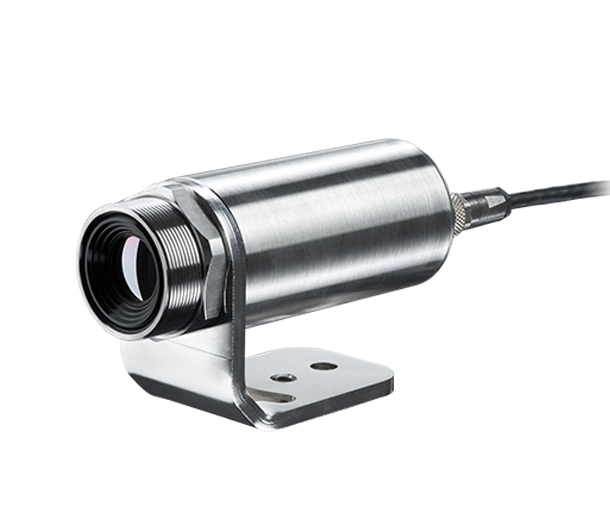

包含内容	Xi 80 红外热像仪 USB 线缆 (1 m) 输出/输入电缆 (1 m) 含接线盒安装支架，带螺母 optris® PIX Connect 软件包
探测装置	FPA，非制冷（间距 34 µm）
光学分辨率	80 x 80 像素
光谱范围	7.5 - 13 µm
温度量程	-20 °C 至 100 °C / 0 °C 至 250 °C / (20) 150 °C...900 °C（注释1）

帧率	50 Hz
光学分辨率	12° (f = 12.7) / 30° (f = 5.1) / 55° (f = 3.1) / 80° (f = 2.3)
调焦	手动调焦
距离系数比	190:1 （12° 光学分辨率）
热敏性 (NETD)	100 mK
精度	±2°C 或 ±2%，以较高者为准
PC 接口	USB 2.0/以太网 (100 Mbit/s)/PoE/RS485（注释2）
直接输出/输入	1x 模拟输出 (0/4-20 mA)/1x 输入（模拟或数字）；光隔离
过程接口 (PIF)	3x 模拟输出（0/4–20 mA 或 0–10 V）或警报解除（继电器）/ 3x 输入（模拟或数字）/故障安全（LED 和继电器）；可堆叠 3 个 PIF；光隔离
环境温度 (TAmb)	0 °C 至 50 °C
外壳（尺寸/额定值）	36 mm x 90 mm（M30x1 线程）/IP 67 (NEMA 4)
重量	185 g
冲击（注释3）	- IEC 60068-2-27（25 G 和 50 G）
震动（注释3）	- IEC 60068-2-6（正弦波形） / - IEC 60068-2-64（宽频噪声）

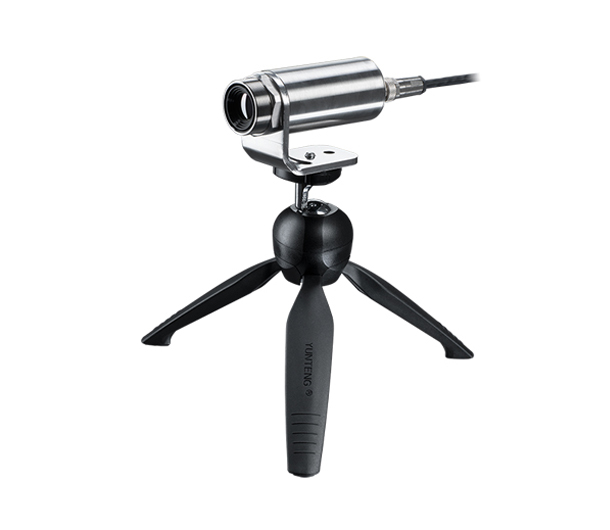

三脚架	1/4-20 UNC
电缆长度	USB：1m（标准）、3m、5m、10m 和 20m，以太网/RS485：100 m
电源	USB/PoE/5-30 VDC
注释1	150 °C 以上的精度声明有效
注释2	使用 RS485 接口时，直接输出和输入不可用
注释3	更多详情，请参见操作员手册

收缩

应用

紧凑型点追踪红外热像仪 Xi 80

点追踪红外热像仪 Xi 80 的应用领域

Xi 80 红外热像仪紧凑坚固，功能稳健，将测温仪和先进的红外热像仪融为一体。通过自动追踪热点功能自主操作，可直接模拟输出，价格实惠，完全适合坚固型工业热像仪的 OEM 使用

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
