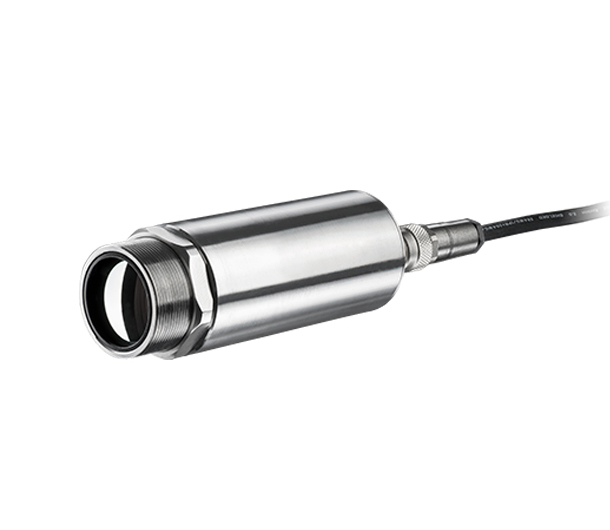

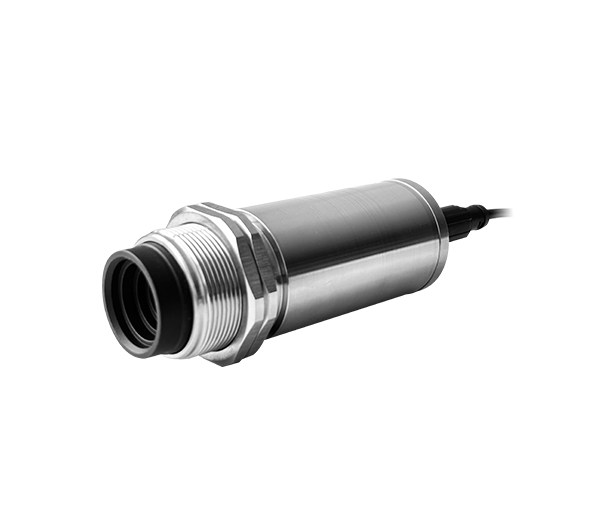

optris Xi 400

主要参数：

申请试用

概述

新开发的optris Xi 400结合了坚固、紧凑的测温仪和先进的红外摄像机的优点。80赫兹的帧速率允许监测快速热过程，甚至包括线扫描功能。点阵式红外热像仪的光学分辨率为382 x 288像素，并配有广泛的即用型软件包--包括一个多功能的图像处理软件。

由于其紧凑的设计和实惠的价格，新的optris Xi点阵式红外热像仪非常适合于OEM应用。

产品规格

技术参数
供应范围	过程成像仪Xi 400 USB电缆(1米) 标准PIF电缆（1米）包括接线板带螺母的安装支架软件包optris PIX Connect
探测器	FPA，未冷却（17微米间距）
光学分辨率	382 x 288像素
光谱范围	8 - 14 µm
温度范围（可通过编程键或软件扩展）	-20 °C ... 100 °C / 0 °C ... 250 °C / (20) 150 °C ... 900 °C（注释1） / 200 °C ... 1500 °C (选项)

帧速率	80 Hz / 27 Hz
光学器件	18° x 14° (f = 20) / 29° x 22° (f = 12.7) / 53° x 38° (f = 7.7) / 80° x 54° (f = 5.7)
微距光学	18° x 14° (f = 20 mm)，最小的测量点：90 µm
聚焦	手动马达调焦
距点比	390:1 (18°光学系统)
热灵敏度（NETD）	80 mK
系统精度（环境温度23±5°C时）	±2°C或±2 %，以较大者为准
PC接口	USB 2.0 / 可选USB到GigE（PoE）的转换
流程接口（PIF）	标准PIF：0-10 V输入，数字输入（最大24 V），0-10 V输出工业PIF：2x 0 – 10 V输入，数字输入（最大24 V），3个0 / 4-20 mA输出，3个继电器（0 – 30 V / 400 mA），故障安全继电器
电缆长度（USB）	1 m（标准），3 m，5 m，10 m，20 m
环境温度（TAmb）	0°C ... 50°C
相对湿度	10-95％，无凝结
外壳（尺寸/额定值）	Ø36 mm x 100 mm（M30x1螺纹）/ IP 67（NEMA 4）
重量（不带安装支架）	216-220 g（取决于镜头）
冲击（注释1）	IEC 60068-2-27（25 G和50 G）
振动（注释2）	- IEC 60068-2-6（正弦形） / - IEC 60068-2-64（宽频噪声）

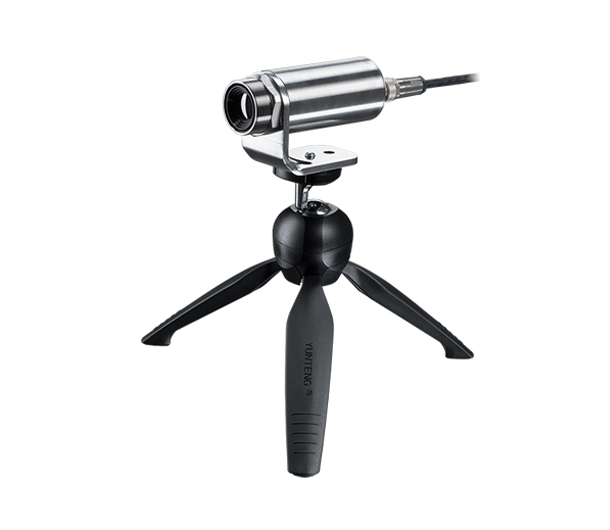

三脚架安装	1 / 4-20 UNC
电源	USB供电
注释1	准确度声明从150°C开始有效
注释2	更多细节见操作手册

收缩

应用

optris Xi 400的应用领域

半自主的传感器--除了传统的基于PC和软件的操作外，使新的optris Xi 400成为具有模拟或数字输出的智能寻点红外相机，自行寻找目标。工业成像仪optris Xi 400用途广泛，完全适用于多种测量任务，例如机械工程或多传感器应用。

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
