PI 450i/640i G7

主要参数：

申请试用

概述

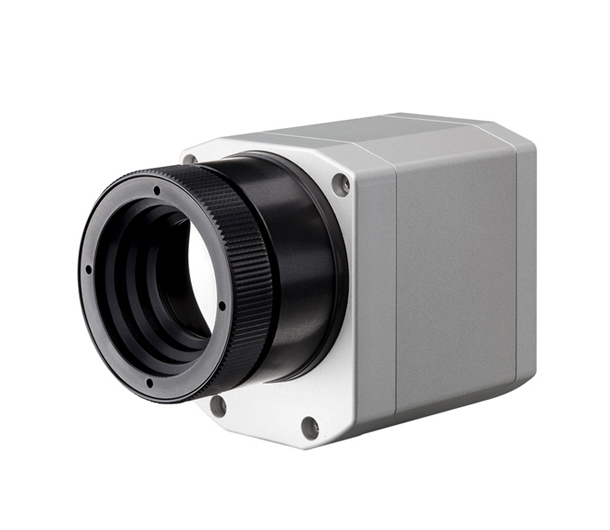

optris® PI 450i/640i G7 红外热像仪是PI系列中玻璃行业专用热像仪。专为玻璃工业而设计，本热像仪仅在一个光谱范围内进行测量。

Optris热像仪的典型参数 - 高测量速度（80 Hz）、高光学分辨率（640 x 480像素）和紧凑型设计 - 保留了从玻璃珠直到大尺寸捕获一切的实时热图像窗格。

红外热像仪可用作平板玻璃生产领域的线扫描相机，并具有记录和控制过程的各种可能性。

这种玻璃工业的紧凑型高精度红外热像仪可提供互换镜头和工业配件。价格中包含了综合免许可证软件包“optris PI Connect”。

产品规格

技术参数
供货范围	USB摄像头包括 1个镜头 USB 电缆（1 m）三脚架包括端子块的PIF电缆（1 m） Optris PI Connect软件包坚固的户外运输箱（IP67）
检测器	（FPA，未冷却） PI 450i G7: 25 µm x 25 µm PI 640i G7: 17 μm x 17 μm
光学分辨率	PI 450i G7: 382 x 288 像素 PI 640i G7: 640 x 480 像素
光谱范围	7.9 µm
测量范围	200 °C ~ 1,500 °C

瞄准距离	0 °C ~ 250 °C
帧率	PI 450i G7: 80 Hz/ 可切换到 27 Hz PI 640i G7: 32 Hz / 125 Hz @ 640 x 120 像素
光学（视场）PI 450i G7	13° x 10° FOV / f = 41 mm 或 29° x 22° FOV / f = 18.7 mm 或 53° x 40° FOV / f = 10.5 mm 或 80° x 56° FOV / f = 7.7 mm
光学（视场）PI 640i G7	33° x 25° FOV / f = 18.7 mm 或 15° x 11° FOV / f = 41.5 mm 或 60° x 45° FOV / f = 10.5 mm 或 90° x 64° FOV / f = 7.7 mm
物体温度=650°C时的热敏感度（噪声等效温差）	130 mK
精度	±2 °C 或 ±2 %
PC接口	USB 2.0
过程接口（PIF）	标准过程接口：0-10 V输入，数字输入（Max 24V），0-10 V输出工业过程接口：2x0-10 V输入，数字输入（Max 24V），3x0-10V输出，3x继电器（0-30 V / 400 mA），故障安全继电器
环境温度	PI 450i G7: 0 °C...70 °C PI 640i G7: 0 °C...50 °C
存储温度	PI 450i G7: -40 °C...85 °C PI 640i G7: -40 °C...70 °C
相对湿度	20 ~ 80%，不结露
外壳（尺寸/额定值）	46 mm x 56 mm x 90 mm / IP 67（NEMA 4）
重量	320 g，包括镜头
冲击/震动	- PI 450i G7：25G 和 50G、- IEC 68-2-27 / - IEC 68-2-6 (正弦波形)、- IEC 68-2-64（宽频噪音) - PI 640i G7：25G 和 50G、- IEC 68-2-27 / - IEC 68-2-6 (正弦波形)、- IEC 68-2-64（宽频噪音)
三角架安装	1/4-20 UNC
电源	USB供电

收缩

应用

optris PI 450i/640i G7 热像仪的应用领域

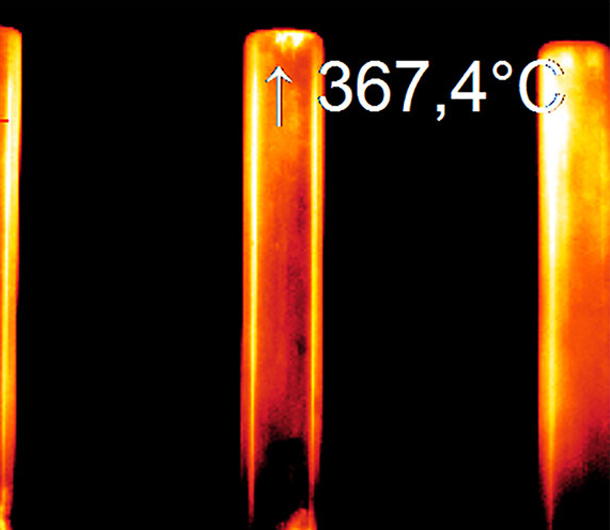

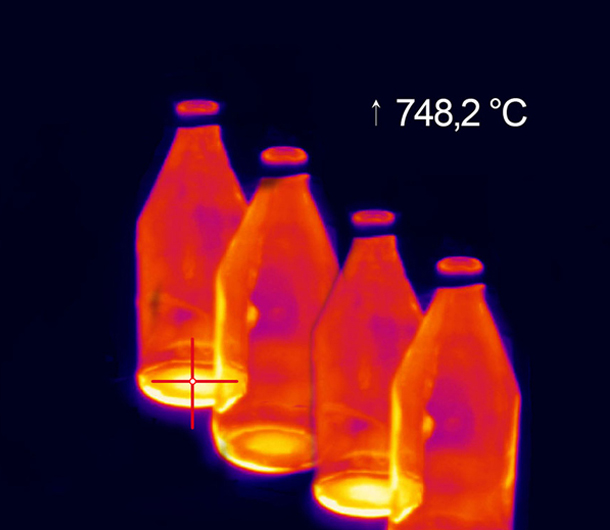

Optris PI 450i/640i G7 型红外热像仪专为玻璃行业而设计的，也可用于玻璃板、玻璃瓶和其他玻璃制品的生产、精加工和加工中的各种任务。

此软件提供线扫描相机功能，其在例如钢化玻璃的回火中测量加热区和冷却区之间的温度分布，并在必要时自动调节加热或冷却元件。

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
