optris PI 显微镜套件

主要参数：

申请试用

概述

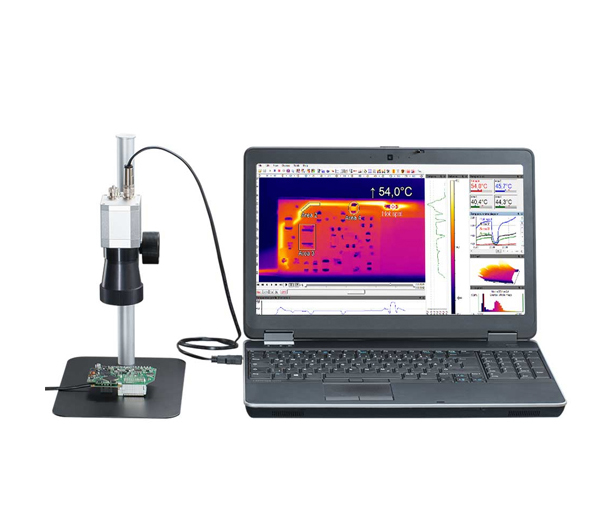

检查电子板和微小组件的专用显微镜头

新开发的显微镜头专门设计用于电子板的热检查和分析小至 28 μm 的芯片级组件。测量目标与热像仪之间的距离可在 80 至 100 mm 之间变化。

产品规格

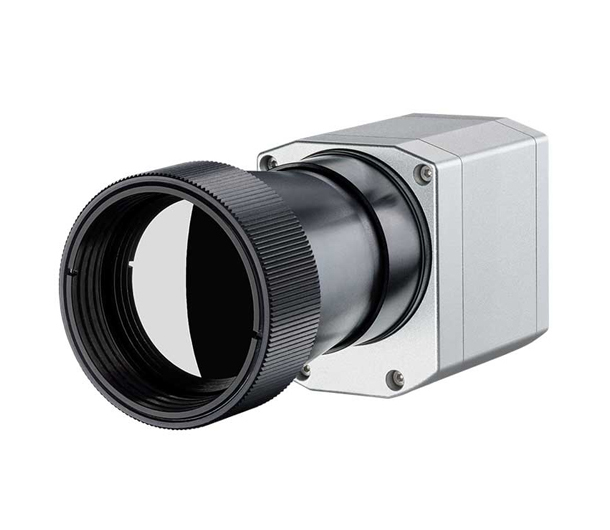

供货范围	optris PI 640i 红外热像仪显微镜头 (MO44) 显微镜座标准 USB 线缆 (1 m) 标准过程接口 optris PI 热像仪手册结实的户外运输箱 optris® PIX Connect 软件包的 USB 闪存驱动器
技术参数
最小光斑尺寸	PI 640i：28 μm
显微镜头（FOV）	PI 640i 12° x 9° (F=1.1) / f= 44 mm
工作距离	80–100 mm
温度量程（可量范围）	–20 ...100 °C / 0 ...250 °C / 150 ...900 °C

PI 640i FPA	640 x 480 像素 @ 32 Hz / 640 x 120 像素 @ 125 Hz
光谱范围	8 - 14 μm
系统精度	±2 °C 或 ±2 %，以较高者为准
温度分辨率（NETD）	PI 640i：40 mK
PC 接口	USB 2.0
标准过程接口（PIF）	0-10 V 输入，数字输入（最高 24 V），0-10 V 输出
工业过程接口（PIF）	2x 0-10 V 输入，数字输入（最高 24 V），3x 0–10 V 输出，3x 继电器（0–30 V/400 mA），故障安全继电器
电缆长度（USB）	1m（标准）、3 m、5m、10m 和 20m
环境温度	PI 640i：0 ...50 °C
存储温度	-40 ...70 °C
相对湿度	10-95%，无结露
外壳①（尺寸/额定值）	46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
重量	370 g，含镜头
冲击/震动（注释1）	IEC 60068-2
三脚架	1/4 – 20 UNC
供电	USB 供电
发射率	0.100...1.100
软件	optris® PIX Connect/Windows 和 Linux SDK
注释1	更多详情，请参见操作员手册

收缩

应用

红外显微镜头的应用领域

optris 红外显微镜头是对整个电路板进行热分析的理想之选，并且可以可靠地测量单个组件的详细微距。红外热像仪的高质量热学和几何细节分辨率可对电子产品进行有效而精确的功能测试。

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
