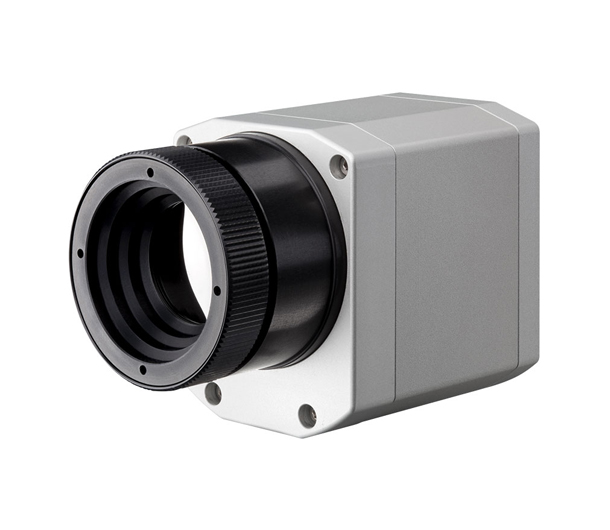

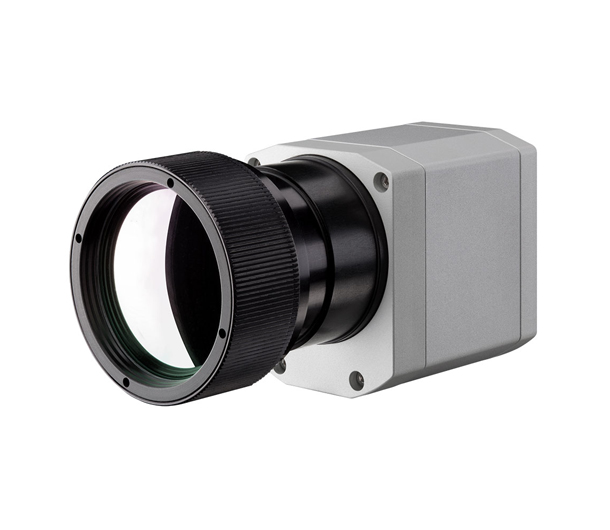

optris PI 400i/PI 450i红外热像仪

主要参数：

申请试用

概述

optris PI 400i/PI 450i是同类产品中以小巧著称的红外热成像仪。配备有80赫兹的测量速度和382×288象素的光学分辨率，提供高速实时热成像图像。

PI 450高分辨率红外热像仪，拥有40mK高热灵敏度，特别适合用于检测极小温度差异，这使得它在产品质量控制和医疗预防是不可缺少的。

高分辨率红外热像仪提供的-20°C至900℃的温度范围，optris PI 400高分辨率红外热像仪可选升级到1500℃，并配备了一个多功能工业热成像仪和免费软件包。

产品规格

供货范围	USB摄像头包括1个镜头 USB电缆（1m）三脚架包括端子块的PIF电缆（1m） optris PI Connect软件包铝箱
探测器	( FPA，未冷却）（25 µm x 25 µm）
光学分辨率	382×288像素
光谱范围	7.5µm~13µm
温度量程	-20 °C...100 °C / 0 °C...250 °C / 150 °C...900 °C / 扩展量程：200 °C...1500 °C（option）
帧率	80 Hz

Optics	13° x 10° FOV / f = 41 mm 或 29° x 22° FOV / f = 18.7 mm 或 53° x 40° FOV / f = 10.5 mm 或 80° x 56° FOV / f = 7.7 mm
T热敏感度（噪声等效温差）	PI 400i： 0.08 K with 29° x 22° FOV / F = 0.8，0.08 K with 53° x 40° FOV / F = 0.8，0.08 K with 80° x 56° FOV / F = 0.8，0.1 K with 13° x 10° FOV / F = 1.0 PI 450i： 0.04 K with 29° x 22° FOV / F = 0.8，0.04 K with 53° x 40° FOV / F = 0.8，0.04 K with 80° x 56° FOV / F = 0.8，0.06 K with 13° x 10° FOV / F = 1.0
精度	±2°C 或 ±2%
PC接口	USB 2.0
过程接口（PIF）	标准过程接口：0-10 V输入，数字输入（Max 24V），0-10 V输出工业过程接口：2x0-10 V输入，数字输入（Max 24V），3x 0-10V输出，3x继电器（0-30 V / 400 mA），故障安全继电
环境温度 (TAmb)	PI 400i: 0°C...50°C PI 450i: 0°C...70°C
存储温度	PI 400i: -40°C...70°C PI 450i: -40°C...85°C
相对湿度	20 - 80%, 不结露
外壳（尺寸/额定值）	46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
重量	320g，包括镜头
冲击	- IEC 60068-2-27 (25G和50G)
振动	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
三角架安装	1/4-20 UNC
电源	USB 供电

收缩

应用

optris PI 400i和PI 450i型热像仪的应用领域

optris PI 400i和PI 450i高精度红外热像仪用于各行业的各种任务。实时测温图像对于汽车行业、塑料行业以及半导体以及光伏行业的监测和质量保证尤其有价值。

由于这种类型的热像仪的高分辨率和反应速度，对移动测量对象的制造过程的监测没有任何问题。可能的就业领域是例如回转窑测量的过程自动化或在批处理过程中在传送带上大量测量。

红外热像仪在医疗预防中也起到重要作用，因为它们检测到轻微的温差。因为它们的光学分辨率高达40mK，它们甚至可以突出皮肤下的静脉。

数据表和说明书

软件

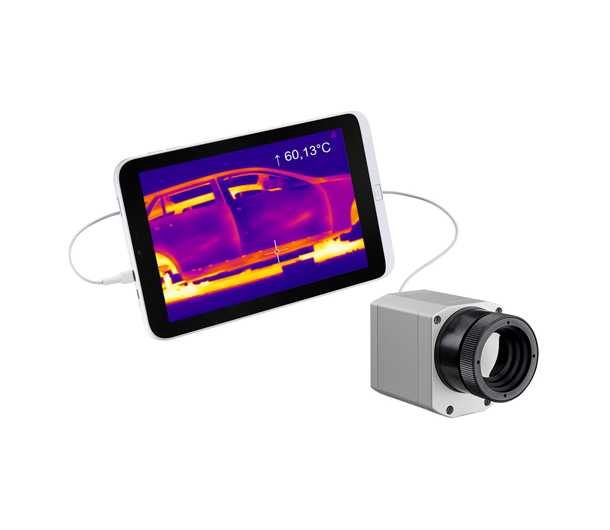

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。
