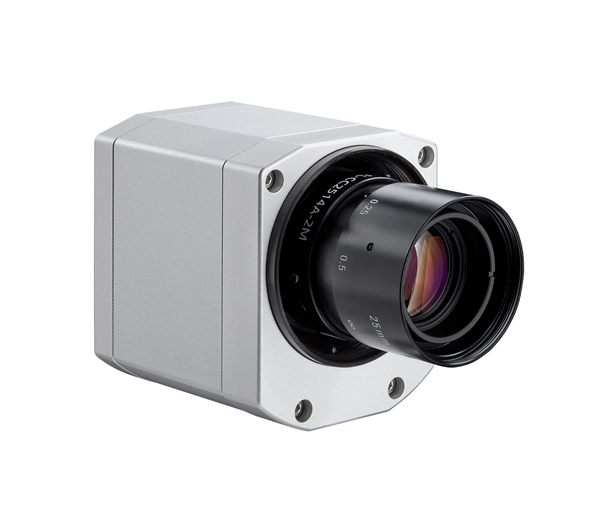

PI 05M红外热像仪-适用2000°C液体金属温度监测

主要参数：

申请试用

概述

新开发的Optris®PI 05M热像仪的光谱范围为500至540 nm，可减少由于未知或变化的发射率导致的测量误差。由于光谱范围以及900至2000°C的连续测量范围，PI 05M红外热像仪非常适合液体金属的温度测量。

1kHz的帧率以及高光学分辨率使得能够对各个应用进行合理适配。

产品规格

技术参数
供货范围	USB摄像头包括 1个镜头镜头有保护窗 USB 电缆（1 m）三脚架包括端子块的PIF电缆（1 m） Optris PI Connect软件包铝箱选配: 冷却套耐高温电缆
探测器	CMOS （15 μm x 15 μm）
光学分辨率（可切换）/帧速率	764 x 480 pixels @ 32 Hz / 382 x 288 pixels @ 80 Hz （可切换到 27 Hz） / 72 x 56 pixels @ 1 kHz / 764 x 8 pixels @ 1 kHz （快速线扫描模式）
光谱范围	500 ... 540 nm
温度量程	900 ... 2000 °C （27Hz模式） / 950 ... 2000 °C （80 Hz和32 Hz模式） / 1100 ... 2000 °C （1 kHz模式）

光学分辨率	FOV @ 382 x 288 像素：13° x 10° (f = 25 mm) FOV @ 764 x 480 像素：26° x 16° (f = 25 mm)
热敏感度（噪声等效温差）（注释1）	< 2 K (1400 °C) for 27 Hz, 32 Hz and 80 Hz < 2.5 K (1400 °C) for 1 kHz
精度	读数的±1.5％
PC接口	USB 2.0 /可选USB至GigE（PoE）转换
高速模拟输出（@ 1 kHz模式）	0 - 10 V 8 x 8像素的实时输出（1 ms响应时间）
标准过程接口（PIF）	0 – 10 V输入，数字输入（Max 24V），0 - 10 V输出
工业过程接口（PIF）	2x 0 - 10 V输入，数字输入（Max 24V），3x 0 - 10 V输出，3路继电器（0 - 30 V / 400 mA），故障安全继电器
电缆长度（USB）	1米（标准）、5米、10米；5 m和10 m也可用作HT电缆（180°C）
环境温度(TAmb)	5 ... 50°C
存储温度	-40 ... 70°C
相对湿度	20 - 80％，不结露
外壳（尺寸/额定值）	46 mm x 56 mm x 90 mm / IP 67（NEMA 4）（注释2）
重量	320 g，包括镜头
震动③	- IEC 60068-2-27 (25 g 和 50 g)
冲击③	- IEC 60068-2-6（正弦波形）/ - IEC 60068-2-64（宽频噪声）
三角架安装	1/4-20 UNC
电源	USB供电
注释1	在27 Hz，32 Hz和80 Hz
注释2	仅适用于使用镜头保护管时
注释3	有关详细信息，请参见操作手册

收缩

应用

optris PI 05M 热像仪的应用领域

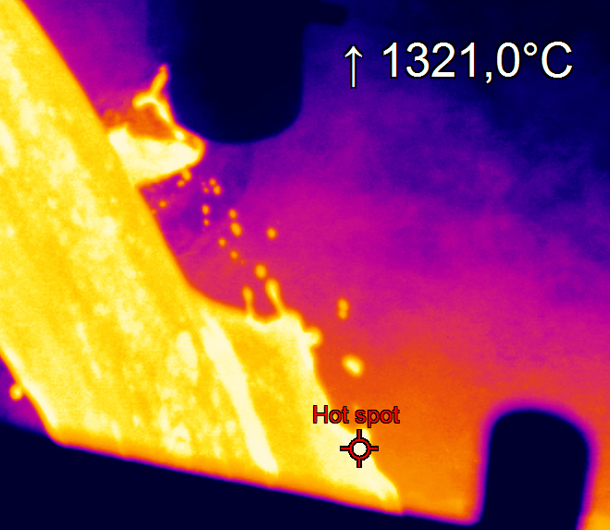

optris PI 05M 热像仪非常适合激光加工应用，可阻挡540 nm以上的辐射。 500 nm的新光谱范围不太可能受到周围环境的影响，因此即使面对不同的发射率也能确保准确的测量。因此，optris PI 05M 型热像仪非常适合熔融金属的温度测量。

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
