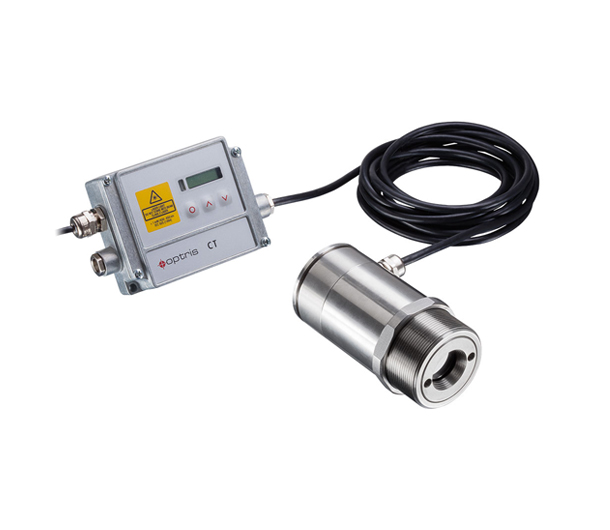

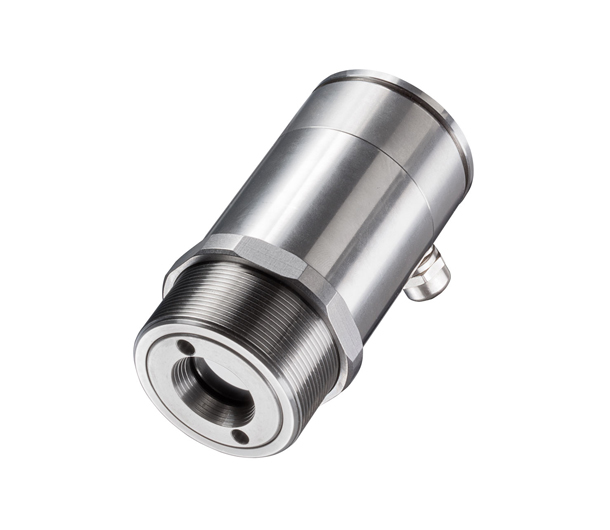

optris CTlaser 3M 型金属测低温专用测温仪

主要参数：

温度量程：50°C~1800°C
光谱范围：2.3µm
响应时间：1ms

申请试用

概述

optris CTlaser 3M型红外测温仪非常适用于金属和复合材料的低温测量。温度量程在50°C至1800°C之间，无须冷却可在高达85°C的温度下使用。

由于其极短的1ms响应时间，所以红外测温仪即使在高达0.7mm的测场内，也能够可靠且准确地监测快速过程和测温。可选择的音频输出和各种数字接口为测温数据的评估具有高度可变性。

产品规格

测量参数
温度量程（注释1）（通过软件测量）	50°C ~ 400°C （3ML） 100°C ~ 600°C （3MH） 150°C ~ 1000°C （3MH1） 200°C ~ 1500°C （3MH2） 250°C ~ 1800°C （3MH3）
光谱范围	2.3 µm
光学分辨率（90%能量）	60:1 （3ML） 100:1 （3MH） 300:1 （3MH1-H3）
系统精度（注释2）（环温= 23 ± 5°C）	± (0.3 % 读数 + 2 °C)
重复精度（环温= 23 ± 5°C）	± (0.1 % 读数 + 1 °C)

全部展示技术参数

温度分辨率	0.1K
曝光时间（90%信号）（注释3）	1 ms
发射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）	0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头： -20°C ~ 85°C （50°C 激光开启）；电子盒： 0°C ~ 85°C
存储温度	探头： -40°C ~ 85°C；电子盒： -40°C ~ 85°C
相对湿度	10~95%，不结露
震动（传感器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	探头： 600 g；电子盒： 420 g
电气参数
模拟输出	0/4-20mA、0-5/10V、热电偶J、K
报警输出	24 V/50 mA（常开）
可选	继电器： 2 x 60 V DC / 42 V 交流； 0.4 A；光学隔离
数字输出（可选）	USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （纯阻抗负载）；热电偶20 Ω
信号输入	可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
电缆长度	3m（标准）、8 m、15 m
电源	直流8-36 V
电流消耗	Max 160 mA
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	物体温度 > 探头温度 + 25°C
注释2	ε（发射率）=1，响应时间：1s
注释3	低信号水平时动态适应

收缩

应用

optris CTlaser 3M型红外测温仪的应用领域

optris CTlaser 3M型红外测温仪，与其相关的高温测温仪CTlaser 1M和2M，专为测量金属表面而设计。在焊接、锡焊和模锻成型过程中的温度控制不会出现问题。

高温测温仪的光谱范围为2.3µm，准确测量由例如碳化物、聚合物塑料或陶瓷制成的复合材料表面。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
