1900 °C 高温激光应用红外热像仪

主要参数：

申请试用

概述

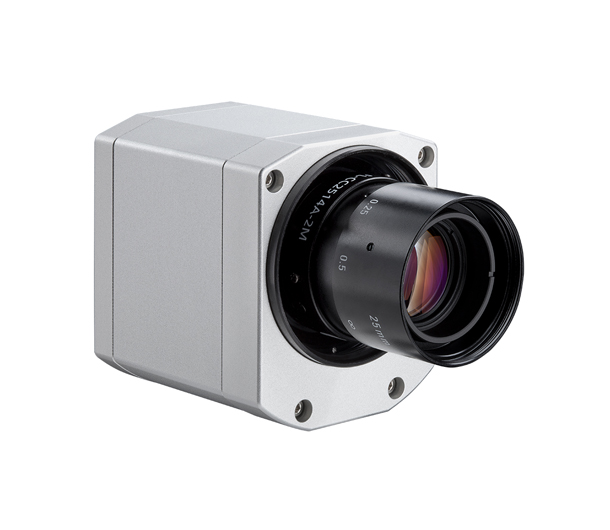

新研发的 optris® PI 08M 热像仪的光谱范围为 800 nm，可减少因未知或变化的发射率引起的测量误差。这款红外热像仪结构紧凑，由于其光谱范围以及 575 °C 到 1900 °C 的连续测量范围，几乎适用于所有的 NIR 和 CO2 激光加工应用。

帧率为 1 kHz，并具有较高的光学分辨率，能够最佳地适应不同的应用程序。

产品规格

技术参数
供货范围	USB摄像头包括 1个镜头镜头有保护窗 USB 电缆（1 m）三脚架包括端子块的PIF电缆（1 m） Optris PI Connect软件包铝箱选配: 冷却套耐高温电缆
探测装置	CMOS (15 μm x 15 μm)
光学分辨率（可切换）/帧率	764 x 480 像素 @ 32 Hz / 382 x 288 像素 @ 80 Hz（可切换至 27 Hz） / 72 x 56 像素 @ 1 kHz / 764 x 8 像素 @ 1 kHz（快速线扫描模式）
光谱范围	800 nm
温度量程	575 ...1900 °C（27 Hz 模式） / 625 ...1900 °C（80 Hz 和 32 Hz 模式） / 750 ...1900 °C（1 kHz 模式）

光学分辨率	FOV @ 382 x 288 px：13° x 10° (f = 25 mm) FOV @ 764 x 480 px：26° x 16° (f = 25 mm)
热敏性 (NETD)（注释1）	27 Hz、32 Hz 和 80 Hz 模式 < 2 K (1000 °C) 1 kHz 模式 < 3 K (1400 °C)
精度	读数 ±1 %(<1500 °C) / ±1.5 % (>1500 °C)
PC 接口	USB 2.0/USB 至 GigE (PoE) 转换选件
高速模拟输出（@ 1 kHz 模式）	8x8 像素的 0–10 V 实时输出（响应时间 1 ms）
标准过程接口（PIF）	0–10 V 输入、数字输入（最高 24 V）、0 – 10 V 输出
可选工业过程接口（PIF）	2x 0-10 V 输入、数字输入（最高 24 V）、3x 0–10 V 输出、3x 继电器（0 – 30 V/400 mA），故障安全继电器
电缆长度（USB）	1 m（标准）、5 m、10 m；5 m 和 10 m 电缆也可用作 HT 电缆 (180 °C)
环境温度 (TAmb)	5 ...50 °C
存储温度	-40 ...70 °C
相对湿度	20 - 80%，无结露
外壳（尺寸/额定值）	46 mm x 56 mm x 90 mm/IP 67 (NEMA 4)（注释2）
重量	320g，包括镜头
冲击（注释3）	- IEC 60068-2-27（25 g 和 50 g）
震动（注释3）	- IEC 60068-2-6（正弦波形）/ - IEC 60068-2-64（宽带噪声）
三脚架	1/4-20 UNC
电源	USB
注释1	处于 27 Hz、32 Hz 和 80 Hz 模式
注释2	仅在使用镜头保护筒时应用
注释3	更多详情，请参见操作员手册

收缩

应用

optris PI 08M 红外测温仪的应用领域范围

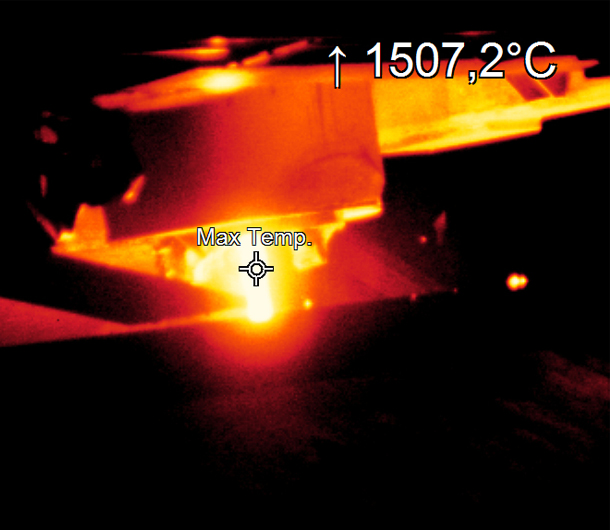

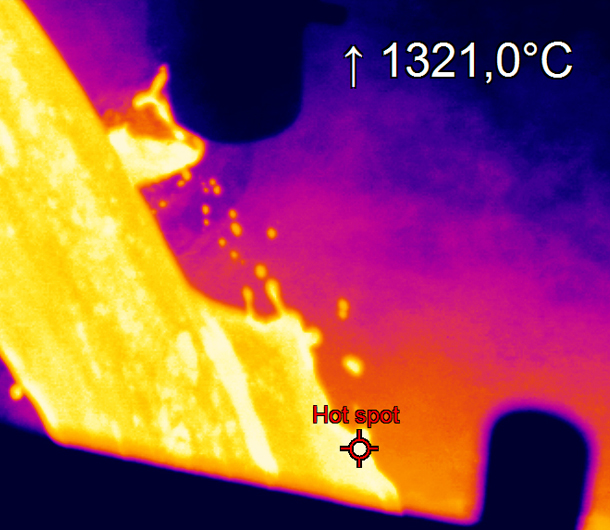

optris PI 08M 短波长红外热像仪可以很好地阻挡 800 nm 以上的辐射，非常适用于激光加工应用。光谱范围为 800 nm，受到周围环境影响的可能性较小，因此即使面对不断变化的发射率，也可以确保测量精确。

数据表和说明书

软件

热成像软件——optris PIX Connect

所有红外热像仪都配有热成像软件optris PI Connect，它专门为分许大量的热图像和文档而开发。它可以让你实时分析温度数据，以及红外摄像机的远程控制。此外，你可以单独的将报警级别设置成视觉报警或声音报警信号。我们的热成像软件是可二次开发的，可以很容易地根据你的需求进行调整。

所有optris红外相机都与数据采集（DAQ）软件Dewesoft X兼容。
