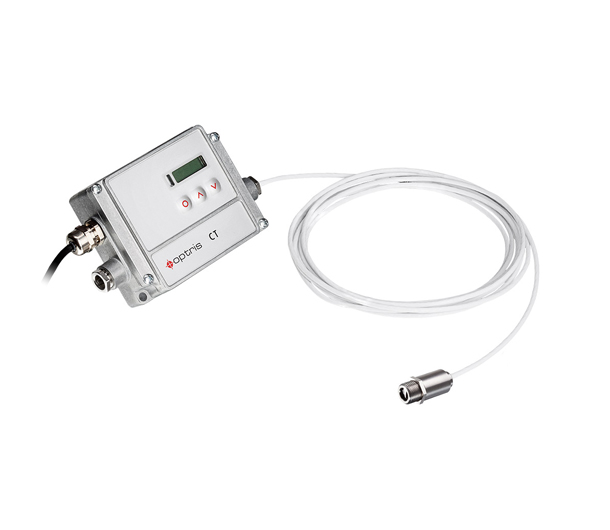

optris CT LT/CTex LT型高温测温仪

主要参数：

温度量程：-50°C~975°C
光谱范围：8µm~14µm
响应时间：150ms

申请试用

概述

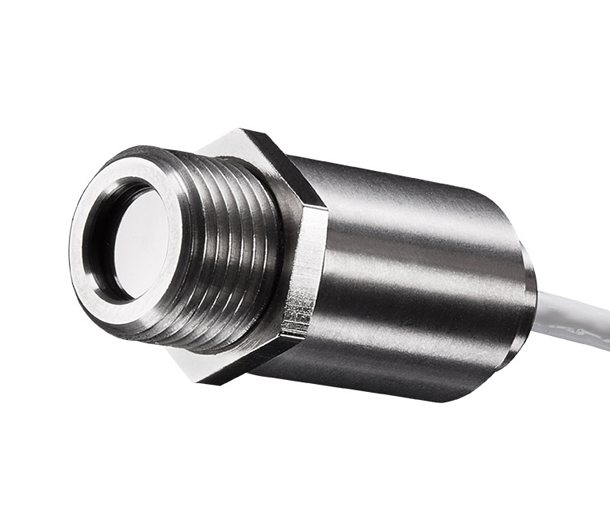

optris CT LT型高温测温仪配备了当今世界上极小红外传感器之一，光学分辨率高达22:1。另外，由于可选择的模拟输出以及电子盒中的几个数字接口，因此具有高可变性。

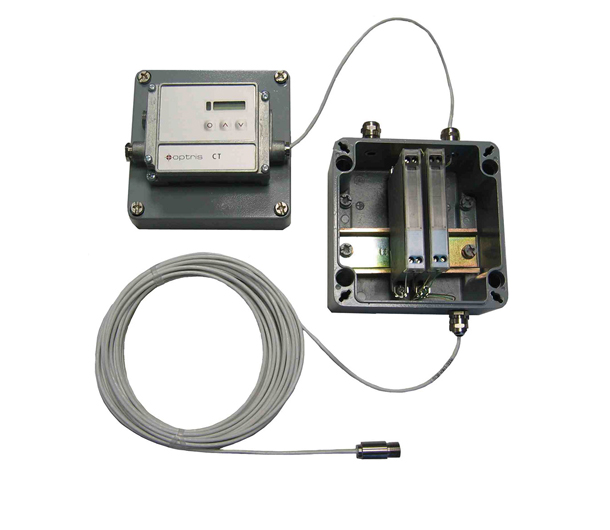

扩展版本，CTex LT型高温测温仪还配备齐纳双重屏障（用于易爆区域）。

产品规格

测量参数
温度量程（通过软件测量）	-50°C~975°C（LT22）；-50°C~600°C（LT15）； -50°C~600°C（LT02）
光谱范围	8µm~14µm
光学分辨率（90%能量）	22:1（玻璃光学）；15:1（玻璃光学）；2:1（带平板前窗）
CF透镜（可选）	0.6mm@10mm（LT22）；0.8mm@10mm（LT15）；2.5mm@23mm（LT02）
系统精度（注释1）（注释2）	±1%或±1°C

全部展示技术参数

重复精度（注释1）（注释2）	±0.5%或±0.5°C
温度分辨率	0.1°C
噪声等效温差（注释2）（注释3）	0.05K（LT22/LT15）；0.1K（LT02）
响应时间（95%）	150ms
发射率/增益（通过设置键或软件调节）	0.100~1.100
透射率/增益（通过设置键或软件调节）	0.100~1.100
信号处理（通过软件可调参数）	峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级	IP65（NEMA-4）
环境温度	探头：-20°C~180°C（LT02时130°C）；电子盒：0°C~85°C
存储温度	探头：-40°C~180°C（LT02时130°C）；电子盒：-20°C~85°C
相对湿度	10%~95%，不结露
震动	- IEC 60068-2-6（正弦波形）；- IEC 60068-2-64（宽频噪音）
冲击	- IEC 60068-2-27（25G和50G）
重量	探头：40g；电子盒：420g
电气参数
模拟输出	通道1：0/4-20mA，0-5/10V，热电偶J、K 通道2：探头温度（0-5V或0-10V对应-20-180°C），报警输出
报警输出	24V/50mA（常开）
可选	继电器：2×60VDC/42V交流；0.4A；光学隔离
数字输出（可选）	USB、RS232、RS485（可选）、Modbus RTU（串行通信协议）、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗	mA Max 500Ω（直流8-36V）；mV Max 100kΩ（纯阻抗负载）；热电偶20Ω
信号输入	可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位）
电缆长度	1m（标准）、3m、8m、15m
电源	直流8-36V
电流消耗	Max 100mA
注释1	取较大值
注释2	物体温度>0°C，Ɛ=1
注释3	时间常数为200ms，物体温度为25°C

收缩

应用

optris CT LT型高温测温仪的应用领域

optris CT LT型高温测温仪专为测量非金属表面而设计。

由于红外测温仪在无须冷却的情况下可耐180°C，因此非常适合于例如在约120℃的温度下监测在汽车内部的层压过程中表面温度。

在塑料工业中，高温测温仪非常适合于调节薄塑料热成型过程中的温度，监测定义的测点。

您是电路板的生产商吗？如果是这样，您应该使用欧普士CSmicro 2W LT进行所配备的电路板功能测试。它能记录电路板的热性能，且不会影响测量物体。

数据表和说明书

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
