概述

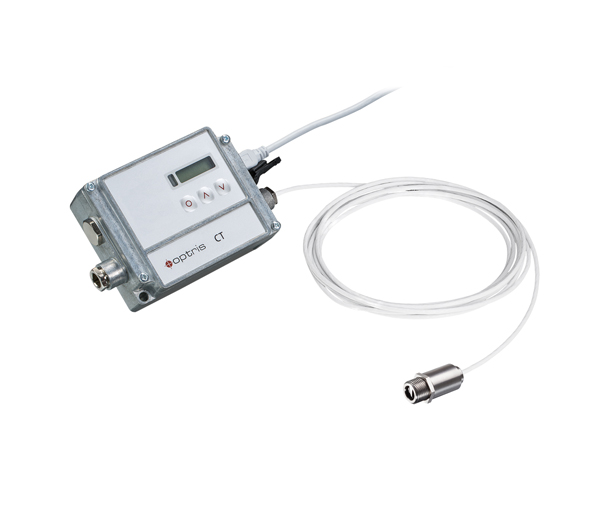

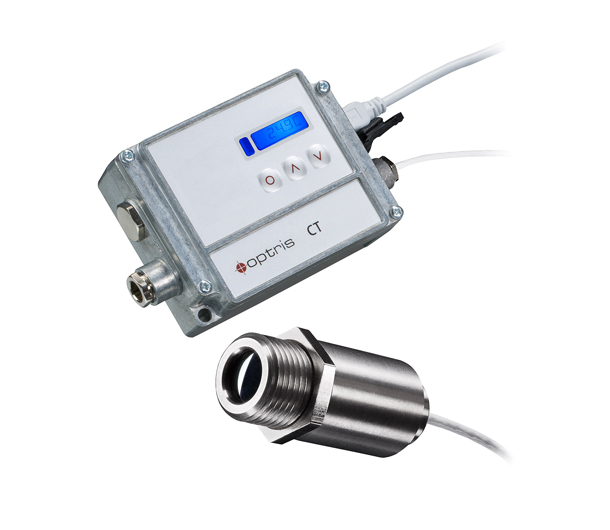

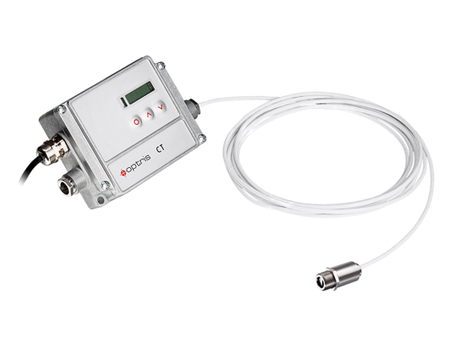

仅90μs的快速曝光时间使高速红外测温仪CT 4M成为测量快速过程的理想传感器。由于其较短的测量波长和0°C至500°C的温度范围,optris CT 4M高温计适用于测量金属、金属氧化物、陶瓷或发射率未知或变化的材料。
测量装置的电子箱通过可选择的模拟输出以及各种可选的数字接口,实现灵活的终端设备。
产品规格
测量参数 |
|
温度量程(注释1) |
0°C ~ 500°C(4ML) |
光谱范围 |
2.2 µm - 6.0 µm |
光学分辨率(90%能量) |
10:1 |
系统精度(注释2)(环温= 23 ± 5°C) |
± (0.3 % 读数 + 2 °C) |
重复精度(环温= 23 ± 5°C) |
± (0.1 % 读数 + 1 °C) |
温度分辨率 |
120 mK |
曝光时间(注释3) |
300us |
发射率/增益(通过设置键或软件调节) |
0.100 ~ 1.100 |
透射率/增益(通过设置键或软件调节) |
0.100 ~ 1.100 |
信号处理(分别通过设置键或软件可调具体参数) |
峰值保持、谷值保持、平均值,延长保持阈值和滞后功能 |
基本参数 |
|
环境等级 |
IP65(NEMA-4) |
环境温度 |
探头: 0°C ~ 70°C;电子盒: 0°C ~ 70°C |
存储温度 |
探头: -40°C ~ 85°C;电子盒: -40°C ~ 85°C |
相对湿度 |
10~95%,不结露 |
震动 |
- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64(宽频噪音) |
冲击 |
- IEC 60068-2-27 (25G和50G) |
重量 |
探头: 40 g;电子盒: 420 g |
电气参数 |
|
模拟输出 |
0/4 - 20 mA,0/5 - 10 V、热电偶K、报警 |
报警输出 |
24 V/50 mA(常开) |
可选 |
2 x 60 V DC / 42 V 交流; 0.4 A;光学隔离 |
数字输出(可选) |
USB、RS232、RS485、以太网、MODBUS RTU |
输出阻抗 |
mA Max 500 Ω (直流 8-36 V);mV Min 100 kΩ (纯阻抗负载);热电偶20 Ω |
信号输入 |
可编程功能输入,用于外部发射率设置/环境温度补偿,触发(保持功能复位) |
电缆长度 |
3m, 8 m, 15 m |
电源 |
直流8-36 V |
电流消耗 |
Max 100 mA |
注释1 |
物体温度 > 探头温度 + 25°C |
注释2 |
ε(发射率)=1,响应时间:1s |
注释3 |
低信号水平时动态适应 |
应用
optris CT 4M的应用领域
超快速optris CT 4M的响应时间仅为300µs,因此非常适用于快速的大批量生产和包装过程(例如PET瓶坯温度监控)以及高速交通安全应用,例如铁路上的热轴箱检测。其波长在2.2µm至6.0µm之间,可用于低温测量金属,金属氧化物,陶瓷和排放未知或变化的材料。
软件
温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。
每个测温仪产品都包含免费的温度分析软件。
