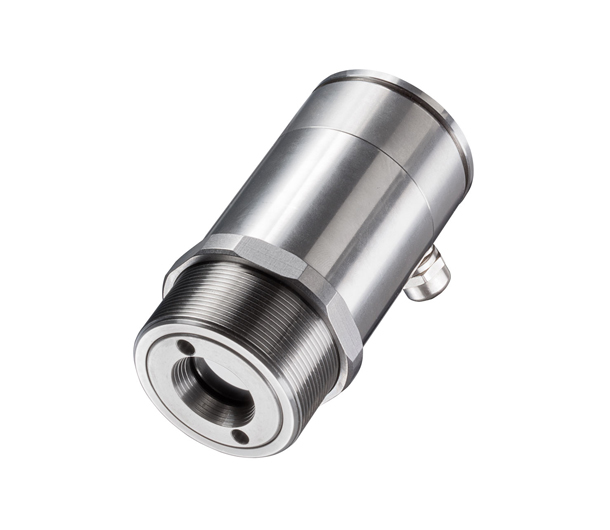

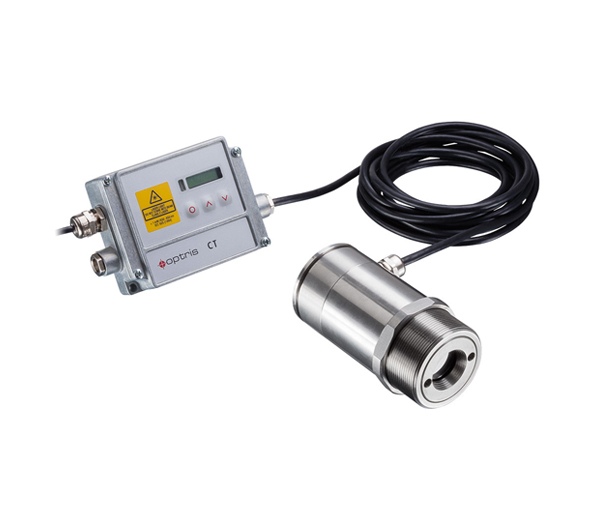

optris CTlaser 4M红外测温仪，用于测量低温金属

主要参数：

温度范围：0°C~500°C
光谱范围：2.2μm~6μm
响应时间：300µm

申请试用

概述

optris CTlaser 4M红外温度计的波长范围为2.2~6μm，非常适合测量金属，金属氧化物，陶瓷或发射率未知或变化的材料。它的温度范围在0°C至500°C之间，无需额外冷却即可在高达85°C的温度下使用。

由于其90μs的超快速曝光时间，这种高效的红外测温仪可以对高速过程进行监控，是低温应用的理想高温计。可选的音频输出和各种数字接口为评估测量数据提供了很大的可变性。

产品规格

测量参数
温度范围（注释1）（可通过软件扩展）	0°C ... 500°C (4ML)
光谱范围	2.2 ~ 6 μm
光学分辨率（90％能量）	30:1 (4ML)
系统精度（注释2）（环温 = 23±5°C时）	±（读数的0.3％+ 2°C）
重复性（环温 =23±5℃时）	±（读数的0.1%+1℃）

全部展示技术参数

温度分辨率（数字）	180 mK
曝光时间（90%信号）（注释3）	90 μs
发射率/增益（可通过编程键或软件调节）	0.100 - 1.100
透射率/增益（通过编程键或软件调节）	0.100 - 1.100
信号处理（参数可分别通过编程键或软件调整）	峰值保持，谷值保持，平均值，具有阈值和滞后的扩展保持功能
基本参数
环境等级	IP 65（NEMA-4）
环境温度	感应头：-20°C ... 70°C（感应头，激光开启时50°C）；电子设备：-20°C ... 70°C（电子设备）
存储温度	传感头：-40°C ... 85°C（传感头）；电子设备：-40°C ... 85°C（电子设备）
相对湿度	10-95％，无冷凝
震动（感应器）	- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（宽频噪音)
冲击（传感器）	- IEC 60068-2-27 (25G和50G)
重量	感应头: 600 g；电子元件: 420 g
电气参数
模拟输出	0/4 - 20 mA，0-5/10 V，热电偶K，报警
报警输出	24V/50mA（集电极开路）
继电器（可选）	2 x 60 V DC/42 V ACeff; 0.4 A; 光学隔离
输出/数字（可选）	内置USB接口；可选：RS232，RS485，以太网
输出阻抗	最大mA 500Ω（直流5-36 V）；最小mV 100kΩ负载阻抗；热电偶20Ω
I / O引脚（3x）	灵活的输入或输出编程：外部发射率调节，环境温度
补偿	未承诺值、触发（保持功能的复位）、报警输出（集电极开路24V/50mA）
电缆长度	3 m（标准），8 m，15 m
电源	8-36 V DC
电流消耗	最大 160毫安
激光635 nm	1mW，通过电子盒或软件打开/关闭
注释1	物体温度 > 探头温度 + 25°C
注释2	ε（发射率）=1，响应时间：1s
注释3	低信号水平时动态适应

收缩

应用

红外线测温仪optris CTlaser 4M的应用领域

optris CTlaser 4M红外测温仪是测量低温和高速应用的理想高温计。

焊接，锡焊和锻模成型过程中的温度控制不成问题。

2.2~6µm的光谱范围使其适合测量金属，金属氧化物，陶瓷或发射率未知或变化的材料。

数据表和说明书

Manual optris CTlaser.pdf (1.26MB)

下载

软件

温度分析软件optris Compact Connect是专门为广泛记录和分析固定式红外测温仪的温度测量数据而开发的。

每个测温仪产品都包含免费的温度分析软件。
